Какво представлява 12-щифтов проводник за електрически съединители и как защитава електрическите връзки?

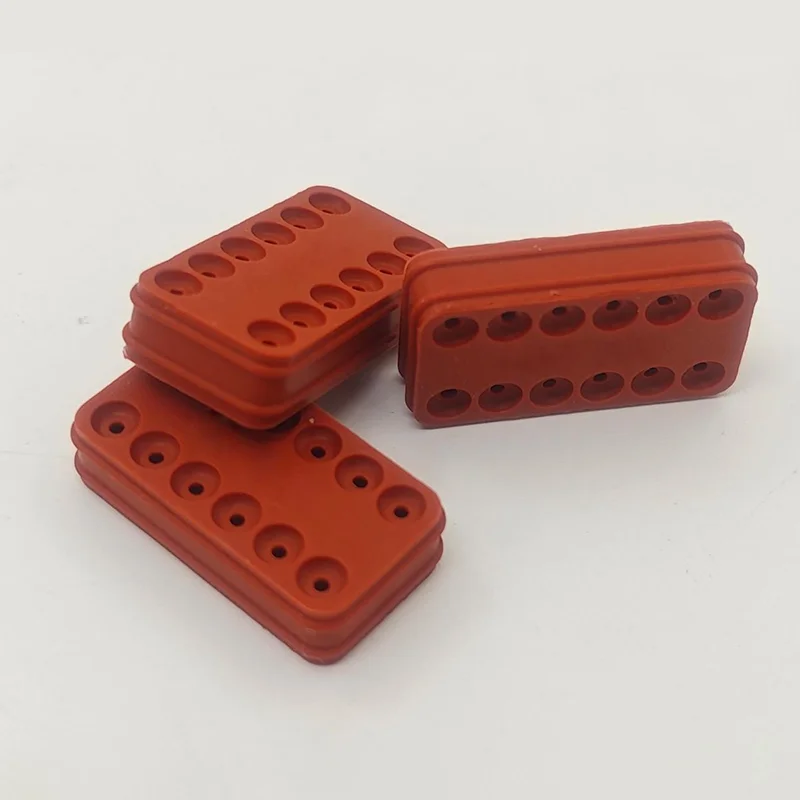

Какво е 12-щифтово уплътнение за проводник за електрически конектор?

A 12-щифтово уплътнение за проводник за електрически конекторе уплътнителен компонент, предназначен за електрически съединител, съдържащ дванадесет отделни позиции на свързване. Основната му цел е да уплътни зоната, където проводниците преминават в корпуса на конектора, като помага за предотвратяване на нежелани вещества от достигане до вътрешните клеми.

За разлика от самия корпус на конектора, теленото уплътнение обикновено е сравнително малък еластомерен компонент. Неговата производителност зависи в голяма степен от точността на размерите, характеристиките на материала, съвместимостта на диаметъра на проводника, компресията и геометрията на кухината на съединителя.

При практически приложения уплътнението работи заедно с корпуса на конектора, клемите, проводниците, заключващите механизми и други уплътнителни елементи. Следователно цялостната уплътнителна система не може да бъде оценена само от гумения компонент. Уплътнението на проводника трябва точно да съответства на дизайна на конектора и размерите на кабела.

За многощифтови електрически системи уплътняването на всяка входна точка на проводника е особено важно, тъй като малък отвор около кабела може да стане входен път за влага, прах, масло или други замърсители. С течение на времето замърсяването може да допринесе за корозия, нестабилна електрическа работа, проблеми с изолацията или преждевременна повреда на компонентите.

Как е структурирано 12-щифтово телено уплътнение?

Типично решение за уплътняване на 12-щифтов конектор може да съдържа множество уплътняващи зони, съответстващи на отделни кухини на проводника. В зависимост от дизайна на съединителя, уплътнението може да бъде произведено като отделно телено уплътнение, уплътняващ компонент с множество кухини или друга специализирана конфигурация.

Уплътнителната зона обикновено разчита на контролирана интерференция между еластомера и околните компоненти на съединителя. Когато жицата е поставена правилно, уплътнителната устна или уплътнителната повърхност се притискат около обвивката на проводника, като същевременно остават сигурно позиционирани вътре в кухината на конектора.

Най-важните структурни фактори обикновено включват:

• Вътрешен диаметър:Трябва да съответства точно на приложимия диаметър на проводника или кабела.
• Външен диаметър:Трябва да пасва на кухината на конектора без прекомерна деформация.
• Уплътнителни устни:Осигурете контролиран контакт около повърхността на проводника.
• Характеристики на задържане:Помогнете за поддържането на правилната позиция на уплътнението по време на сглобяването.
• Дебелина на материала:Влияе върху компресията, гъвкавостта и дълготрайното уплътняващо поведение.
• Обща геометрия:Трябва да съответства на корпуса на конектора и конфигурацията на клемата.

Тъй като малките отклонения в размерите могат да повлияят на ефективността на запечатване, прецизното формоване и последователният контрол на качеството са важни за производствените приложения.

Какво прави 12-щифтово телено уплътнение?

Основната функция е да създаде екологична бариера около входната точка на проводника. Практическата му стойност обаче надхвърля обикновената хидроизолация.

Действителното ниво на защита зависи от цялостната конекторна система, включително дизайн на корпуса, състояние на свързване, размери на проводника, уплътнителен материал, качество на сглобяване и изисквания за тестване. Следователно уплътнението никога не трябва да се определя независимо от предназначената му съединителна система.

Кои материали се използват често?

Изборът на материал е едно от най-важните решения при разработването или закупуването на телена пломба. Различните електрически среди излагат уплътнителните компоненти на различни комбинации от температура, влага, масла, химикали, вибрации и механични натоварвания.

Силиконовата гума често се разглежда за уплътняване на електрически съединители, тъй като нейната гъвкавост й позволява да се приспособи около телените обвивки, като същевременно поддържа уплътняващ контакт при температурни промени. Правилният материал обаче трябва винаги да се избира според действителната работна среда, а не просто да се избира най-често използваната опция.

Какво трябва да се има предвид при избора на такъв?

Изборът на 12-щифтово кабелно уплътнение включва повече от съпоставяне на броя на позициите на съединителя. Купувачите и инженерите трябва да потвърдят пълните изисквания за размерите и околната среда, преди да направят производствена поръчка.

1. Диаметър на проводника
   Потвърдете действителния външен диаметър на изолацията на проводника. Уплътнение, проектирано за значително различен диаметър, може да създаде недостатъчна компресия или прекомерна сила на сглобяване.
2. Размери на кухината на съединителя
   Външната геометрия на уплътнението трябва точно да съответства на кухината на съединителя.
3. Каучуков материал
   Изберете съединението според температурата, влагата, химикалите, маслата, UV излагането и други фактори на околната среда.
4. твърдост
   Твърдостта на гумата влияе върху силата на вкарване, компресията, гъвкавостта и уплътнителния контакт.
5. Температурен диапазон
   Очакваните минимални и максимални работни температури трябва да бъдат определени преди одобрението на материала.
6. Изискване за опазване на околната среда
   Определете необходимото ниво на защита на околната среда за целия съединителен комплект.
7. Процес на сглобяване
   Ръчното вкарване, автоматизираното сглобяване на снопа, кримпването на клемите и свързването на съединителите могат да наложат различни изисквания към уплътнението.
8. Обем на производство
   Големите обемни проекти може да оправдаят специализирани инструменти и оптимизирани процеси на формоване, докато малките обемни приложения може да изискват различни стратегии за развитие.

Къде се използват 12-щифтови телени пломби?

Конфигурация с 12-щифтово запечатване може да се използва навсякъде, където е необходимо множество електрически вериги да преминат през съединител, като същевременно се запазва защитата на околната среда.

• Автомобилни кабелни снопове:Двигателни отделения, електроника на каросерията, осветителни системи, сензори, контролни модули и други електрически системи на превозни средства.
• Електрически превозни средства:Избрани електрически интерфейси за ниско напрежение, сензори, системи за управление и спомагателно електрическо оборудване.
• Индустриално оборудване:Машини, системи за автоматизация, контролни шкафове, сензори, двигатели и мобилно оборудване.
• Селскостопанска техника:Оборудване, изложено на кал, дъжд, прах, вибрации и температурни промени.
• Строителни машини:Тежко оборудване, изискващо издръжливи електрически връзки в взискателни външни среди.
• Външни електрически системи:Оборудване, изложено на дъжд, прах, влажност и променящи се условия на околната среда.
• Специализирано електронно оборудване:Приложения, изискващи компактно многоверижно окабеляване с екологично уплътнение.

Точното приложение определя необходимия материал, размери, уплътнителна структура и метод на валидиране. Компонент, подходящ за защитена система за управление на закрито, може да не е подходящ за открито двигателно отделение или тежкотоварна външна машина.

Как трябва да се монтира телено уплътнение?

Правилната инсталация е от съществено значение, защото дори висококачественото уплътнение може да загуби своята ефективност, ако е повредено, неправилно позиционирано или свързано с неподходящ проводник.

1. Проверете уплътнението:Проверете за срязвания, пукнатини, деформация, светкавица, замърсяване или други видими дефекти.
2. Потвърдете съвместимостта на кабела:Уверете се, че диаметърът на телта отговаря на определения диапазон на запечатване.
3. Подгответе жицата:Уверете се, че телената обвивка е чиста и неповредена.
4. Поставете уплътнението правилно:Уверете се, че уплътнителният компонент е ориентиран според дизайна на конектора.
5. Поставете терминала внимателно:Избягвайте разкъсване или навиване на уплътнителния ръб по време на поставяне на терминала.
6. Проверете задържането на терминала:Уверете се, че терминалът е достигнал правилната позиция и заключващ механизъм.
7. Проверете окончателния монтаж:Проверете позицията на уплътнението и състоянието на свързване на съединителя преди тестване.

За автоматизирано производство уплътнението също трябва да бъде оценено за съвместимост с оборудването за вкарване, инструментите, скоростта на сглобяване и изискванията за смазване. Прекомерната сила на вкарване може да повреди уплътнението или проводника, докато недостатъчното компресиране може да намали защитата на околната среда.

Какви проблеми може да причини лошо избраното уплътнение?

Много проблеми с уплътняването на съединителите произтичат от несъответствие между уплътнението и действителното приложение, а не от концепцията на самата уплътнителна система.

Тези проблеми показват защо решенията за покупка трябва да се основават на пълни технически спецификации, а не само на цена или външен вид.

Как производството по поръчка подобрява уплътняването на съединителя?

Стандартните уплътнителни компоненти са практични, когато размерите на конектора и проводника вече съответстват на установен дизайн. Много OEM и промишлени проекти обаче изискват персонализирана геометрия поради специални кухини на конекторите, необичайни диаметри на проводниците, ограничено пространство за инсталиране или взискателни условия на околната среда.

Производството по поръчка позволява профилът на запечатване, размерите, материалът, твърдостта, цвета и производственият процес да бъдат разработени според приложението на клиента.

Например персонализиран проект за 12-щифтово телено уплътнение може да изисква:

• Персонализирани вътрешни диаметри за различни спецификации на тел
• Специална външна геометрия за патентован корпус на конектора
• Различни дизайни на уплътнителни устни
• Специфична твърдост на гумата
• Персонализирани цветове за идентификация на веригата
• Избор на материал въз основа на температура или химическо излагане
• Инструменти, разработени от чертежи, проби или 3D данни
• Последователен контрол на размерите за производство в голям обем

Zhejiang Guoming Rubber Technology Co., Ltd.може да се има предвид при снабдяване с персонализирани гумени уплътнителни компоненти за приложения на електрически съединители. За OEM проекти предоставянето на пълна техническа информация в началото на разработката може да помогне за намаляване на ненужните цикли на вземане на проби и да подобри комуникацията между дизайнера на конектора, производителя на уплътненията и монтажния екип.

Какво трябва да поискат купувачите от производителя на телени уплътнения?

Преди да изберат доставчик, екипите за закупуване трябва да съставят ясен технически контролен списък. Това помага да се предотврати използването на компонент, който изглежда правилно, в неподходящо приложение.

За промишлени и автомобилни програми купувачите трябва също така да вземат предвид последователност на производството, проследимост, техническа комуникация, управление на инструменти, опаковане, възможност за доставка и дългосрочна стабилност на доставките.

Надеждните отношения с доставчика трябва да надхвърлят първата проба. Дългосрочната производителност на съединителя зависи от поддържането на стабилни свойства на материала, точност на размерите и производствен контрол в множество партиди.

Често задавани въпроси

Заключителни съображения

A 12-щифтово уплътнение за проводник за електрически конекторе малък компонент с важна роля за надеждността на многоверижна електрическа връзка. Неговата ефективност зависи от взаимодействието между материала, геометрията, размера на проводника, кухината на конектора, компресията, процеса на сглобяване и условията на околната среда.

За инженерните екипи най-важната стъпка е да дефинират пълната работна среда, преди да изберат уплътнителния материал и размерите. За екипите за закупуване, възможностите на доставчика, последователността на производството, поддръжката за персонализиране и контролът на качеството трябва да се вземат предвид заедно с единичната цена.

Когато стандартен компонент не може да удовлетвори изискванията, проектираното от OEM телено уплътнение може да осигури по-прецизно прилягане към конекторната система. Работата директно от инженерни чертежи, проби или спецификации на размерите също може да помогне на производителите да разработят решение за уплътняване, което е по-добре съобразено с крайното приложение.
