Защо те преминават лабораторни тестове, но се провалят на полето? Анализ на 3-те най-често срещани болезнени точки в уплътненията на автомобилните съединители

Често срещани проблеми с уплътненията на автомобилните съединители: 3 високочестотни болезнени точки и решения на ниво инженер

С 11 години опит вуплътнение на автомобилния конекториндустрията, провеждам анализи на неизправности за над 20 клиента годишно. Мениджърите по покупките най-често питат: „Защо постоянно възникват проблеми след масово инсталиране в превозни средства?“ Междувременно инженерите-конструктори често се объркват от въпроса "Защо части, които отговарят на лабораторните стандарти, се провалят, след като бъдат внедрени на полето?" Въз основа на данни от проучване на индустрията от SAE International през 2024 г., което показва, че 32% от повредите на уплътненията произтичат от неподходящ дизайн, 47% от несъответствия с условията на работа и 21% от грешки при сглобяване, съставих трите най-често срещани категории проблеми, които засягат както купувачите, така и инженерите. За всяка категория предоставям казуси от реалния свят, данни от емпирични тестове и приложими решения.

I. „Локализирана повреда на уплътнението“ в многощифтови конектори: За модели с 12 или повече извода, 32% от повредите се дължат на изтичане на един извод.

Сценариите, които създават най-големи главоболия на купувачите: Миналата година доставихме уплътнения за 16-щифтови конектори на производител на търговски превозни средства. Въпреки че продуктите успешно преминаха всички лабораторни тестове за потапяне и прахоустойчивост IP67, клиентът съобщи - шест месеца след инсталирането на превозното средство - че "замърсителите в двигателното отделение са проникнали в 8-ма позиция на щифта." След като извадихме и проверихме модулите, ние открихме, че степента на компресия на уплътнителния ръб в тази конкретна позиция на щифта е само 12% - значително под стандартното изискване от 20%. Този тип „повреда на един щифт“ представлява до 32% от проблемите в проекти за многощифтови конектори, включващи 12 или повече щифта, което го прави водещата причина за групови връщания при обществени поръчки.

Основното тясно място от гледна точка на инженера：Повечето дизайни се фокусират единствено върху "±0,01 mm толеранс за отделни отвори", като същевременно пренебрегват проблема с "неравномерното разпределение на напрежението по време на цялостното компресиране." В уплътнителен компонент с 16 отвора, периферните отвори се влияят от структурата на корпуса; следователно те изпитват 15–20% по-малко сила на натиск от централните отвори. Когато се комбинира с вибрациите от 10–2000 Hz, възникнали по време на работа на автомобила, това води до развитие на хлабина и празнини в уплътнителните устни само след три месеца.

Подкрепено от емпирични данни：Използвахме FEA (анализ на крайните елементи), за да симулираме условията на компресия на уплътнение с 16 отвора; средното налягане на запечатване при периферните отвори беше 0,3 MPa, докато централните отвори достигнаха 0,4 MPa - разлика в налягането над 25%. Когато тази разлика в налягането се контролира в рамките на 5%, вероятността от локализирана повреда намалява от 32% на 4%.

Решение (валидирано и внедрено при 3 клиента):

1. Компенсация на напрежението от страната на дизайна: Използвайки FEA за симулиране на комбинираното работно състояние "компресия + вибрация", уплътнителните устни в позициите на периферните отвори бяха удебелени с 0,1 mm; едновременно с това диаметрите на съответните отвори на формата бяха намалени с 0,005 mm, което доведе до естествено балансирано разпределение на напрежението след формоване.

2. Страната за доставка предоставя „Доклад за изпитване на напрежението.“：Предоставете на купувача действителни данни за измерване на напрежението за 12-те обозначени точки върху уплътненията, придружаващи всяка партида, като гарантирате, че разликата в налягането остава ≤ 5%.

3. Краят на монтажа Установява "Червена линия на границата на компресията": Ръководството за монтаж подчертава в червено: "Компресията на отворите на ръба трябва да достигне 20% ± 2%." За тази цел е осигурен специален щуп; след завършване на монтажа работниците са длъжни да направят действителни измервания и да запишат резултатите.

II. „Противоречия в производителността на материала“ в нови енергийни приложения с високо напрежение: В проекти за 800 V, 47% от пробите бяха отхвърлени поради несъвместимост между термично и дъгово съпротивление.

Най-противоречивите изисквания на инженерите-конструктори: За проект за конектор за високо напрежение 800 V при производител на нови енергийни превозни средства, уплътнителните компоненти трябваше да издържат на 160°C (пиковата температура на батерията) и да преминат тест за устойчивост на дъга от 10 kV. Обаче конвенционалните материали са изправени пред дилема „уловка-22“: силиконът с висока устойчивост на дъга може да понася само температури до 140°C – втвърдяване след само един месец монтаж в автомобила – докато топлоустойчивият силикон претърпява 35% спад в устойчивостта на дъгата при 160°C, което води до разрушаване на диелектрика само след 60 секунди тестване. Такива проблеми с „несъвместимостта на материалите“ доведоха до отхвърлянето на 47% от първоначалните проби в този 800V проект, което сериозно забави цикъла на доставка.

Основна спорна точка: „термичната устойчивост“ и „устойчивостта на дъга“ на силикона са обратно пропорционални: добавянето на устойчиви на дъга добавки (като нано-алуминиев оксид) дестабилизира молекулите на силоксана, като по този начин понижава горната граница на термична устойчивост; обратно, добавянето на устойчиви на висока температура добавки (като фенилсилоксан) разрежда устойчивите на дъга компоненти, като по този начин компрометира изолационните характеристики.

Решение (Осезаемият резултат от 12 повторения на формулата):

1. Персонализирана формула на съединение：В сътрудничество с производителите на материали разработихме композитен материал, състоящ се от пирогенен силициев диоксид, 1,5% наноалуминиев оксид и 2% фенилсилоксан. След 1000-часов тест за стареене при 160°C, материалът показа степен на промяна на твърдостта от ≤8% и време за устойчивост на дъгата от 80 секунди при 10 kV – далеч надхвърлящо изискването на клиента от 60 секунди.

2. Йерархичен структурен дизайн：Вътрешният слой на уплътнението (в контакт с щифтовете за високо напрежение) използва силикон с висока устойчивост на дъга, докато външният слой (в контакт с корпуса) използва силикон, устойчив на висока температура; този подход не само разрешава противоречиви изисквания за производителност, но също така намалява разходите за материали с 15%.

3. Кооптимизация на системно ниво：Препоръка за купувачи и инженери: Добавянето на три ребра за разсейване на топлината към корпуса на конектора намалява действителната работна температура на уплътнението от 160°C на 145°C, като по този начин допълнително удължава експлоатационния му живот.

Валидиране на данни: След внедряването му в проекти за 800 V на двама производители на нови енергийни превозни средства, това решение повиши честотата на преминаване на пробите от 53% на 100%, докато процентът на дефекти след масово инсталиране остана ≤0,03%.

III. „Скрити повреди“, причинени от грешки при сглобяване: 21% от проблемите не произтичат от дефектни продукти, а от неправилно сглобяване.

Загубите, които купувачите най-лесно пренебрегват：Производител на пътнически превозни средства в Северен Китай съобщи за случаи на „напукване и повреда в уплътнителните компоненти“. При разглобяване и проверка беше открито, че 70% от повредените части показват степен на компресия над 30% (в сравнение със стандартната граница от 20%). Този проблем произтича от монтажни работници - в опит да "оптимизират ефективността на уплътняването" - насилствено вкарвайки уплътненията в жлебовете им с помощта на отвертки; тази практика не само доведе до прекомерно компресиране, но и повреди уплътнителните устни. Проучване на SAE от 2024 г. показва, че 21% от неуспешните уплътнения се дължат на грешки при монтажа; подобни проблеми ефективно трансформират „квалифицираните продукти“, закупени от компанията, в „скрап“, като същевременно причиняват производствени забавяния.

Често срещани грешки при сглобяване и техните последствия:

Решение (Процентът на неуспех след обучението е намален с 90% при 5 клиента):

1. Стандартизация на инструменти：Осигурете на купувачите специален „Комплект инструменти за специализиран монтаж“—включително пластмасови пинсети за гумени уплътнения и медни водещи втулки за флуорокаучукови уплътнения—за да се гарантира, че никакви метални инструменти не влизат в контакт с уплътнителните устни.

2. Визуална защита срещу грешки：Червена „маркировка за ориентация“ (напр. „Тази страна навътре“) е отпечатана върху уплътнението, съответстваща на маркировките върху корпуса на конектора; „Карта за измерване на компресията“ е включена в пратката, указваща стандартната компресирана дебелина за този конкретен модел уплътнение (напр. оригинална дебелина: 8 mm → компресирана дебелина: 6,4–6,8 mm).

3. 1-часово специализирано обучение：Сглобяващите работници са инструктирани относно „Принципа на трите проверки“—проверка на инструменти, ориентация и компресия—последвани от демонстрация на живо на правилните процедури. Всеки работник, който не отговаря на стандартите, трябва да премине преквалификация, докато премине успешно практическата оценка.

Последен съвет за купувачи и инженери: За да избегнете клопките, „Първо оценете сценария, след това определете решението“.

Колкото по-дълго се работи в тази област, толкова по-ясно става: няма такова нещо като "универсален" модел на тюлена. Много проблеми възникват, защото конкретната работна среда – „сценарият“ – не е напълно разбрана. Когато правите покупка, не се фокусирайте единствено върху фактори като „IP рейтинги“ или „диапазони на температурна устойчивост“; вместо това не забравяйте да зададете на инженерите тези три въпроса:

1. Къде са монтирани конекторите в автомобила? (Двигателно отделение, акумулаторна батерия или врати – места със значително различни работни условия.)

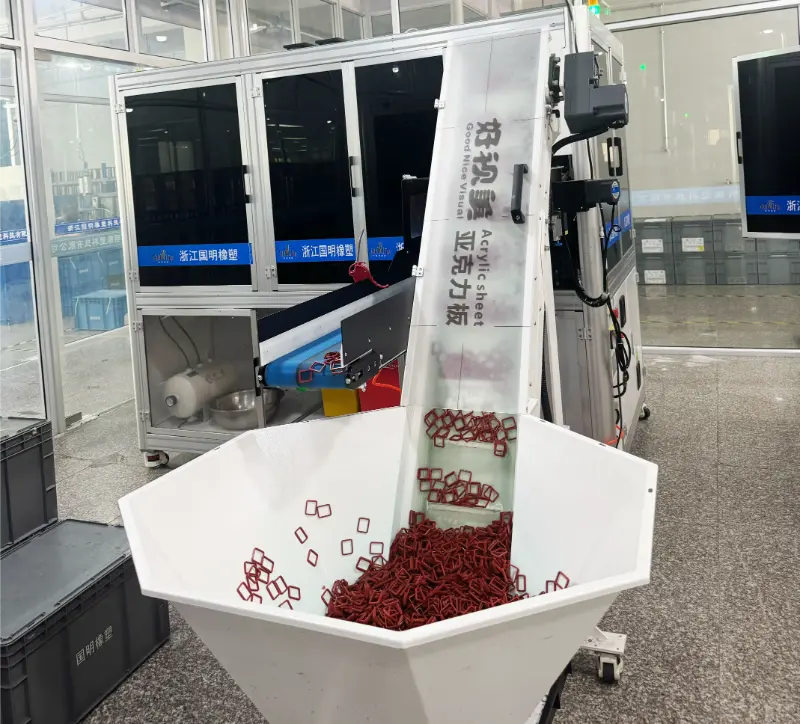

2. Сглобяването ще се извърши с автоматизирано оборудване или ръчно? (Това оказва влияние върху структурния дизайн на уплътненията.)

3. Какви са косвените изисквания в рамките на критериите за приемане на крайния клиент? (напр. извършване на изпитване за IP67 след потапяне при ниска температура)
